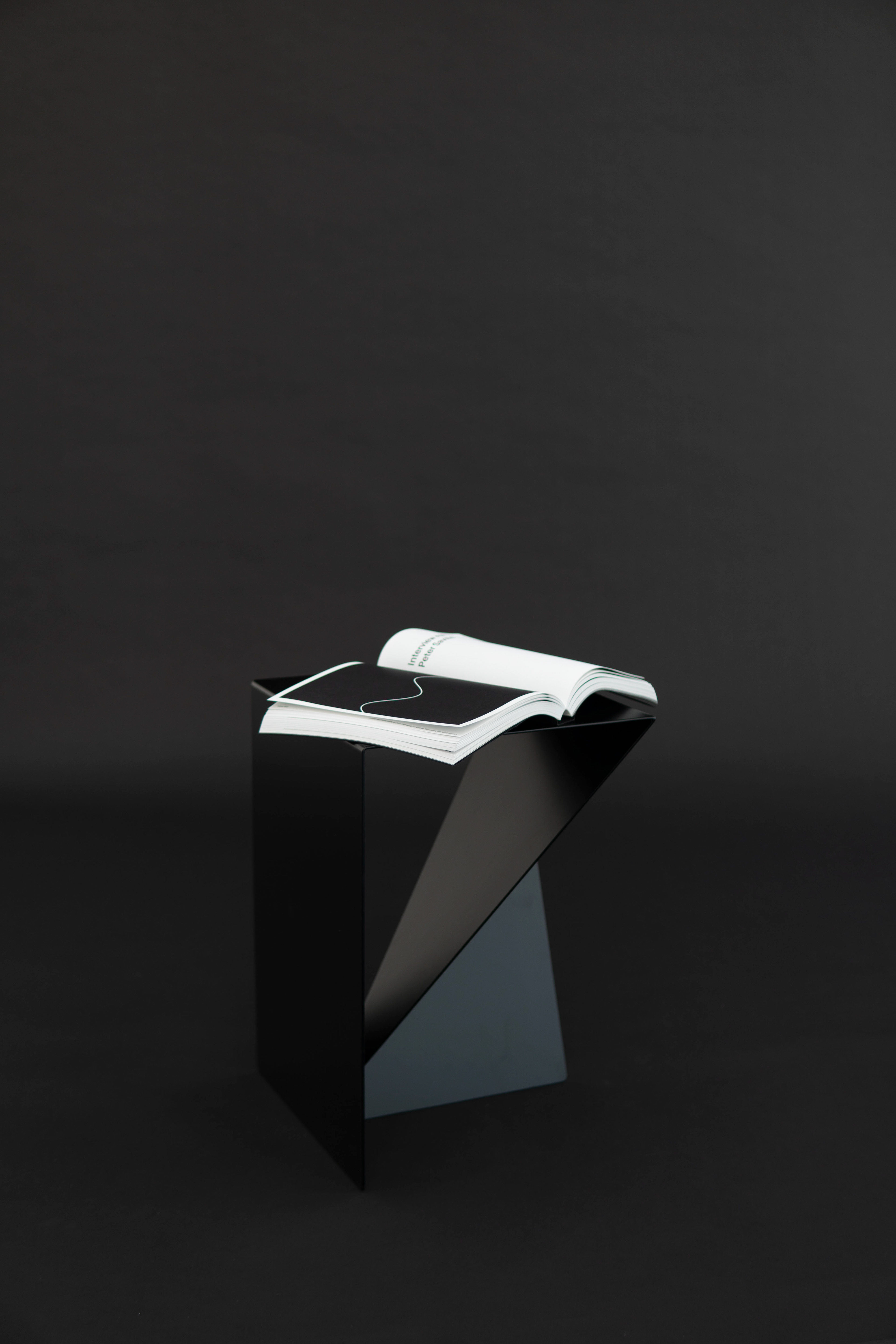

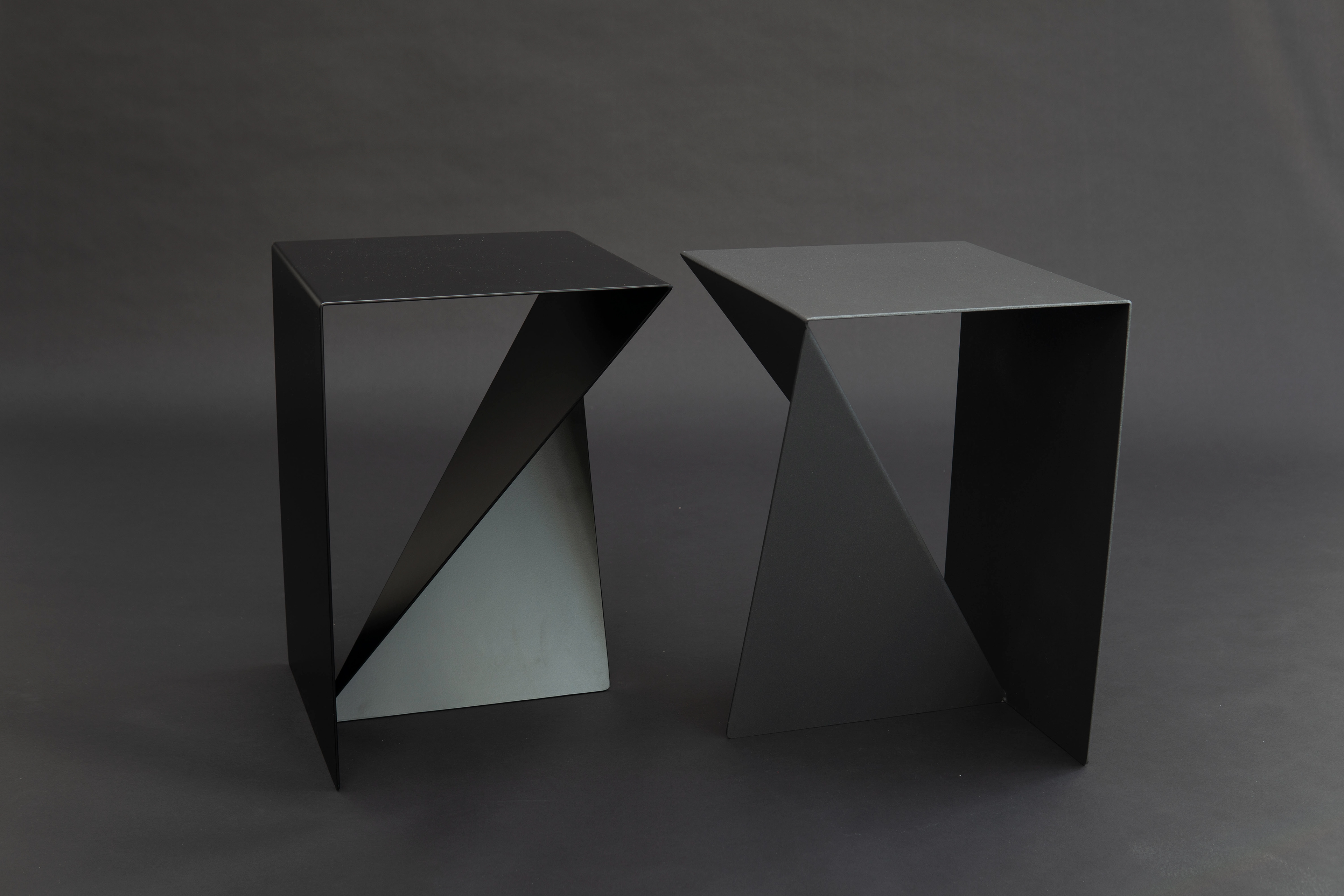

Table 4 Surface ist ein aus einer Standard Stahlblechplatte geformter Beistelltisch, aus welcher sich ohne Verschnitt 10 Beistelltische biegen lassen.
Table 4 Surface is a side table formed from a standard steel plate, from which 10 side tables can be bent without cutoffs.
Der Beistelltisch wird aus einer Stahlplatte der Standardgröße 3000mm × 2000mm × 3mm des Typs "S 235 JR" hergestellt. Dies sind die Standardgrößen und -abmessungen, mit denen Metallbauer vorwiegend arbeiten. Mein Anspruch war es daraus so viele Beistelltische wie möglich ohne Verschnitt herzustellen. Da es sich in diesem Projekt um eine Kleinserie handelt, wird er aus zwei mit Faserlaserten Stahlplatten hergestellt. Ab einer Stückzahl von 1000 Beistelltischen und der dazugehörigen Vorrichtung, könnte er aus einer Platte gebogen werden.

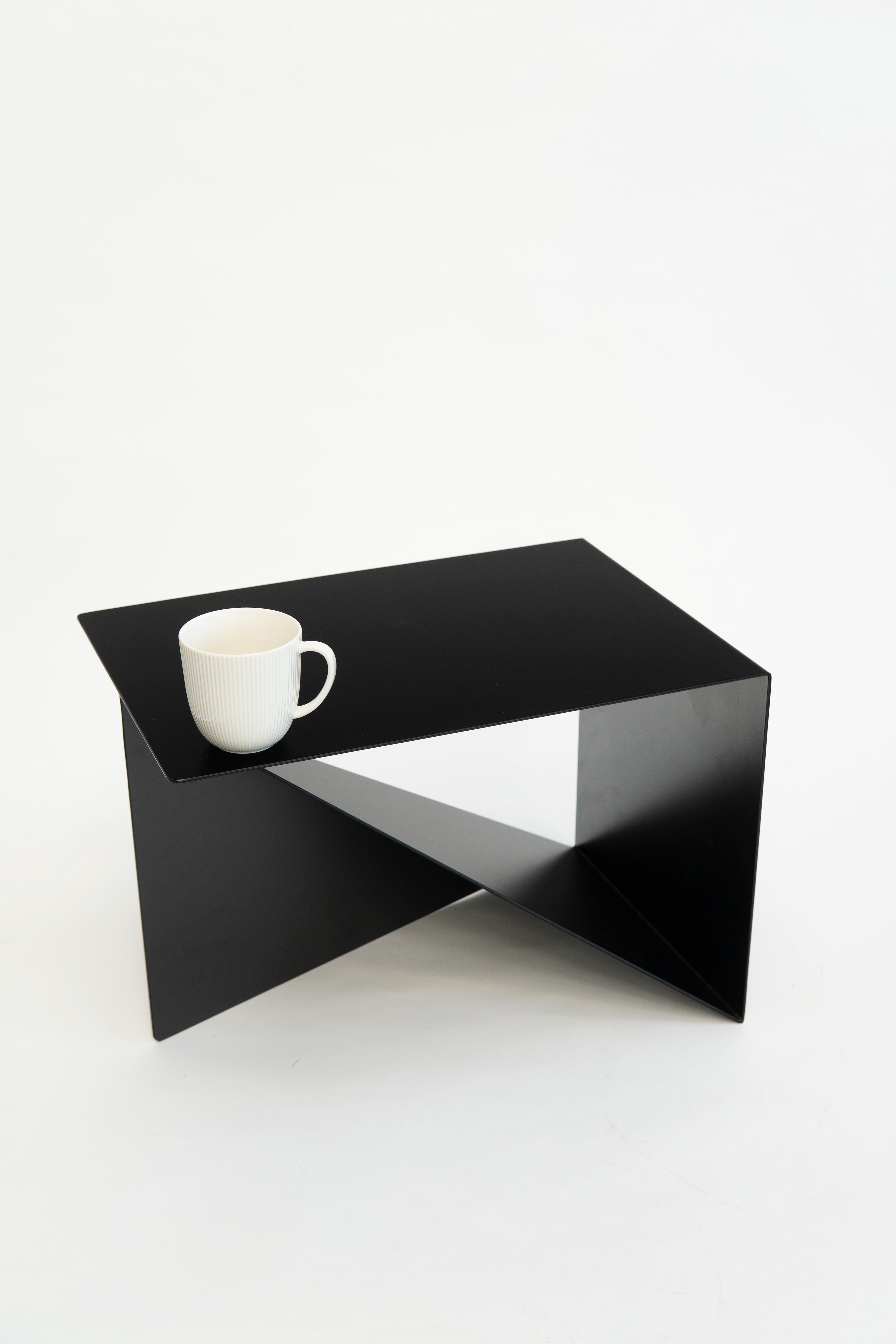

Legt man den Beistelltisch in die Waagerechte, kann man ihn zusätzlich als Couchtisch verwenden. Die Diagonalen des Tisches bieten Platz, um z.B. Bücher unterzubringen.
The side table is made from a standard size 3000mm × 2000mm × 3mm steel plate type "S 235 JR", which is the standard size and dimensions metal fabricators work with.My aim was to produce as many side tables as possible without offcuts. Since it is made in small series, it is made of two fiber laser cut steel plates. From a quantity of 1000 side tables and corresponding equipment, it could be bent from one plate.
By placing the side table on the horizontal, you can also use it as a coffee table. The diagonals of the table provide space to accommodate, for example, books.
Durch die Form dieser Platten können zehn Beistelltische aus einer Stahlplatte ohne Verschnitt hergestellt werden. Bei der Herstellung wurden die beiden Elemente mit einer CNC-Biegemaschine und zwei verschiedenen Werkzeugen in präzisen Winkeln geformt. Der erste gebogene Teil ergibt ein Tischbein und die Tischplatte mit einem 90-Grad-Winkel. Daraus ergibt sich eine optimale Höhe des Beistelltisches von 510 mm. Das zweite Biegeteil ergibt das zweite Tischbein mit einem Winkel von 79,33 Grad.
By shaping these plates, ten side tables can be made from one steel plate without waste. In the manufacturing process, the two elements were formed at precise angles using a CNC bending machine and two different tools. The first bent part results in a table leg and the table top with a 90 degree angle. This results in an optimal side table height of 510mm. The second bent part results in the second table leg with an angle of 79.33 degrees.

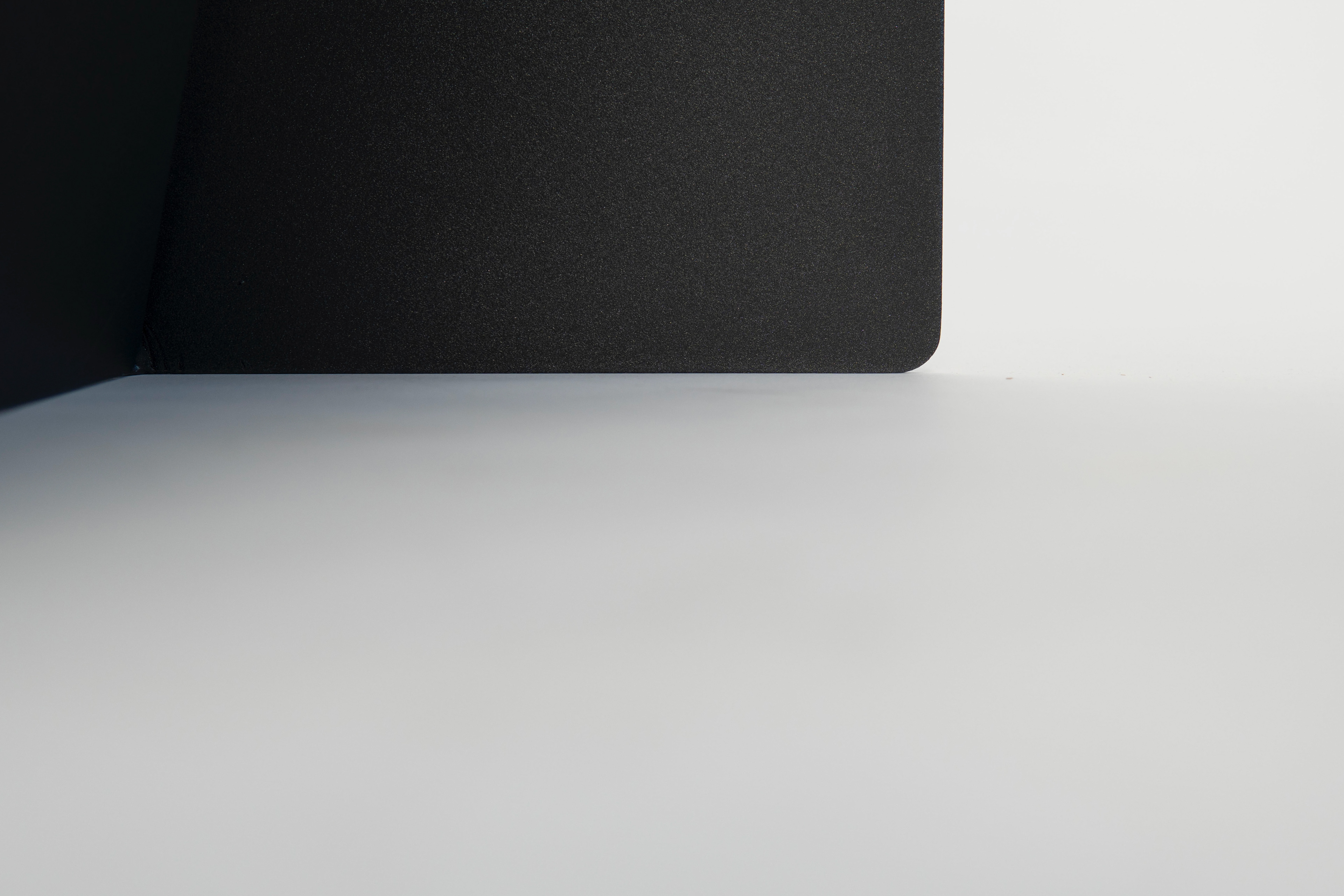

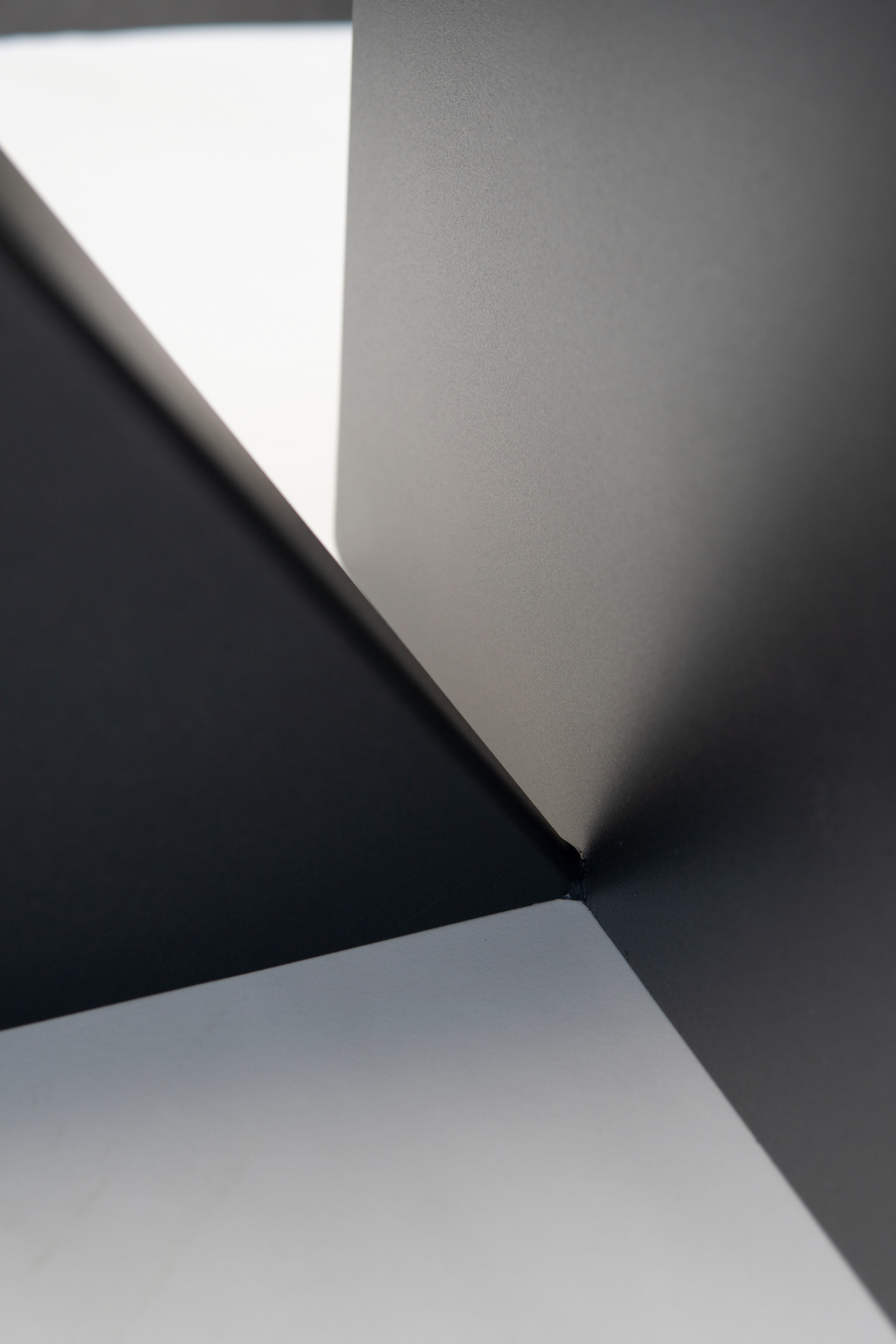

Beide Elemente sind an der Unterkante der Tischplatte und an den Füßen verschweißt, was eine hohe Stabilität gewährleistet, ebenso wie das Gewicht des Tisches von 12 kg. Die Ecken der Füße des Tisches sind abgerundet, um eine Beschädigung des Untergrundes zu verhindern. Die Beistelltische sind pulverbeschichtet, was umweltfreundlich ist, Korrosionsschutz bietet und eine hohe Rostbeständigkeit aufweist. Möglich wäre eine Oberflächenbeschichtung in allen erdenklichen Farben.
Both elements are welded on the edge of the table top and on the feet, which ensures high stability, as well as the weight of the table of 12kg.The feet of the table are rounded to prevent damage to the base. The side tables are powder coated, which is environmentally friendly, provides corrosion protection and has a high rust resistance. Possible would be a surface coating in all imaginable colors.
